在瞬息万变的电子世界中，多年来未发生变化的一件事就是电阻器的颜色代码。它用于识别带有轴向引线的圆柱形电阻器的电阻值和公差。国际电子委员会在其IEC 60062标准中正式定义了颜色代码。
电阻器颜色代码以跨电阻器周边顺序施加的各种颜色的带表示。有三频段版本，有四频段和五频段的版本，以及较不常见的六频段版本。尽管最初是在大约一个世纪前为碳电阻器设计的，但是该代码仍然有效并且适用于碳电阻器以及其他包装形式相同的圆柱形电阻器。
三频代码

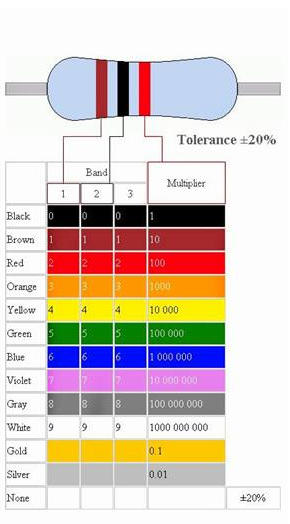

下图显示了一个电阻器，该电阻器的值由三色版本的色码指示。
对于所有版本的代码，要读取的第一个带是最靠近轴向引线的带。在三频段版本中，第一个频段表示电阻值的第一个数字，在本示例的情况下，该频段为棕色。向右移动，下一个带为黑色，表示第二个数字。图片下半部分的图例将棕色表示为1，将黑色表示为0。请注意，图例将第一和第二个波段描述为完全相同。将1和0串联得到10。在示例中，第三个频带乘数是红色，表示100。将100乘以10得到1000，代表电阻的值（以欧姆为单位）。三频带电阻器的容差为+/- 20％，这意味着刚刚描述的电阻器可依赖于800到1200欧姆之间。
四频段和五频段代码
由四频带电阻器代码指定的电阻器的第四频带位于第三频带的右侧，以空格隔开，它指定了电阻器的容差。否则，其读取方式与三频电阻相同。五频带电阻器代码用于指定容差更严格的电阻器。在这种情况下，前三个频段是数字。然后，第四个波段是乘数，第五个代表公差。

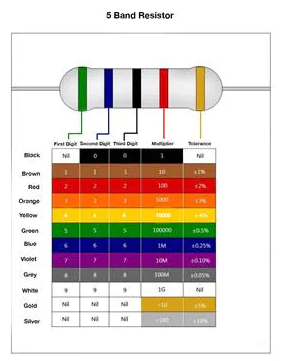

示例电阻器的前三个频段（上方）是绿色，紫色和黑色。那是5、6和0。串联在一起，得出560。第四个波段为红色，乘数为100。这表示电阻为56,000欧姆。最后一个乐队是金。查看图片底部的图例，金带的公差为+/- 5％，表明该特定电阻器的可靠度为53200至58800欧姆。
表面贴装电阻器
当然，大多数现代电阻器都不内置在带有轴向引线的圆柱形封装中。如今，表面安装设备（SMD）的使用越来越广泛，并且这些设备最常使用非常简单的三位数或四位数代码。
基本的三位数代码使用两个基数和一个十的指数。例如，对于4600欧姆，462是10E2的46倍，或者100E的46倍。四位数代码具有三个基数和一个指数。在这里，4611等于10E1的461倍，或者4610等于10E1的461倍。
CR0603-JW-300ELF是表面贴装电阻器SIP封装的示例。数据表上显示了一个带有100标记的电阻。前两个数字的乘积为10。第三个数字的指数为0。计算得出的结果是10E0的10倍或10欧姆的10倍。
当然，它并不总是那么简单。EIA96系列的1％公差SMD电阻器使用带有两位数字和一个字母的系统。两位数是仅96个可能的三位数基数之一的代码，字母代表乘数。您将需要一个查找表，但是无论遇到什么代码，您都需要一个放大镜，因为这些代码必须适合它们所描述的微小电阻。
