破解电阻器颜色代码
2021-05-27
一旦您理解了电阻器颜色代码的含义和数学原理，就可以轻松 读取电阻器颜色代码，每个带子用来表示电阻值，容差甚至有时甚至是温度系数。我们创建了一个简单的图表来为您解释电阻器的颜色编码。

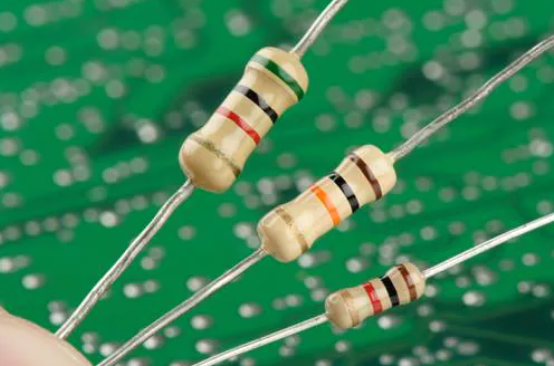

电阻 有许多不同的值，形状和物理尺寸。几乎所有额定功率高达1瓦的含铅电阻器都有彩色带状图案，用于指示电阻值，容差，有时甚至指示温度系数。电阻器主体上可以有3到6个彩色带，其中最常见的是4个带。前几个带始终代表电阻值中的数字。然后，您会发现一个乘数带，表示将小数点向右或向左移动。最后的带代表公差和温度系数。
让我们看一下下面的颜色代码表，并通过一些示例进行深入研究：
三或四频段电阻器
前两个频段始终表示电阻值的前两位数字（以欧姆为单位）。在三频段或四频段电阻器上，第三频段代表乘法器。该乘数将基本上将小数点后移以将您的值从兆欧更改为毫欧，以及介于两者之间的任意值。第四色带表示容差。请记住，如果不存在该频带，而您正在查看的是三频带电阻器，则默认容差为±20％。
五六阻带电阻
高精度电阻具有一个额外的色带，以指示第三个有效数字。如果您的电阻器具有五个或六个色带，则第三个色带将与该色带一和二一起成为该附加数字。其他所有内容都向右移动，从而使第四个色带成为乘法器，第五个色带成为公差。六频带电阻器基本上是五频带类型，带有一个附加的环，指示可靠性或温度系数（ppm / K）规格。例如，以最常见的第六色带棕色为例，温度每变化10°C，电阻值就会变化0.1％。
常见电阻器颜色代码问题：
我怎么知道从电阻的哪一端开始读取？
-许多电阻器的某些色带更紧密地组合在一起或朝着一端组合。将电阻器和这些分组的带子放在左侧。始终从左到右读取电阻。
-电阻永远不要从左侧的金属带开始。如果您的电阻器一端带有金或银带，则您的电阻器容差为5％或10％。将电阻器放在该带的右侧，然后再次从左至右读取电阻器。
-基本电阻值范围从0.1欧姆到10兆欧。有了这些知识，就可以意识到在四频段电阻器上，第三种颜色将始终为蓝色（106）或更少，而在五频段电阻器上，第四种颜色将始终为绿色（105）或更少。
为什么我的高压电阻器不使用金属色？
高压电阻器中的金和银被黄色和灰色代替，以防止外部涂层中有金属颗粒。
什么是零欧姆电阻？
零欧姆电阻很容易被其单个黑带所识别，基本上是用于连接印刷电路板上走线的电线链路。它们像电阻一样封装，因此也可以使用与放置电阻相同的自动化设备将其放置在电路板上。这种设计避免了需要使用单独的机器来安装跳线的情况。
有没有一种好记的方法可以记住图表上的颜色顺序？
互联网上有几种助记符可以帮助您记住电阻器颜色代码表的颜色顺序，但有些则比其他的更令人愉悦。将颜色图表设置为内存的另一种方法是将黑色视为没有颜色，因此将其设为“ 0”，而将白色视为所有颜色的组合，因此将其设为最大值“ 9”。在色卡的中间，您会找到标准的彩虹色（从2到7的数字），因此您的童年ROY-G-BIV首字母缩略词就会起作用，减去靛蓝的颜色。只要记住棕色适合黑色和红色之间的数字“ 1”，以及灰色适合紫色和白色之间的数字“ 8”，就可以了！
什么是“可靠性”频段？
军用规定的电阻器通常在四频带电阻器上包括一个额外的频带，以指示可靠性或每工作1000小时的故障率（％）。很少在商业电子产品中使用。
电阻的历史
电阻器是电路中的基本组件。早期科学家在进行测试以确定通过各种材料通电并随后发现电流的结果后不久便了解了电阻的概念。虽然发现铜，金和铝是低电阻的好导体，但空气，云母和陶瓷被认为是电阻器因为它们有能力极大地限制电流流动。尽管数十年来业内人士一直了解其基本功能，但直到1961年Otis Boykin发明了一种低成本，可靠的电阻器，该电阻器便可以精确地传递电能，直到今天，我们才知道这种可靠的电阻器才问世。一个组件。通过他的突破，电阻器受到极端温度和冲击的影响较小，最终可以经济地制造它们。随着美军，IBM和许多消费电子产品制造商订购博伊金的新型电阻器，它们开始被整合到从家用电器，计算机到制导导弹的所有产品中。
电阻器在现代电子产品中无处不在。作为无源设备，它们消耗功率，但从不提供功率。它们在电路中有许多用途，例如调节流向LED的电流或控制到达有源器件（如晶体管）的电压量。电阻器可用于端接传输线并防止反射，或者用作微控制器GPIO上的上拉或下拉电阻器，以增加系统的稳定性。一起使用电阻器和电容器可以创建闪光灯或电子警报电路所需的定时源。串联的电阻器的“菊花链”可以创建一个分压器，该分压器对于需要在比输入提供的电压更低的电压下工作的组件很有用。
现在，您已经了解了电阻器的基本知识以及读取其颜色代码的技巧，请赶紧行动并打动您的所有朋友！
