光敏电阻器：Arduino LDR教程和用例
2021-05-27
无论是构建机器人还是配置显示器，都请注意工作空间中的环境光以开始您的项目。该读数可能会导致您调整时钟或其他显示器的亮度，甚至设置感应暗室的自动夜灯。光敏电阻（LDR）是构建自动照明的关键。LDR既实用又便宜，如果您想在不中断资金的情况下进行试验，LDR就是一个绝佳的选择。我们将LDR与Arduino Uno板配对，以演示它们如何协同工作。
Arduino LDR教程：LDR引脚图

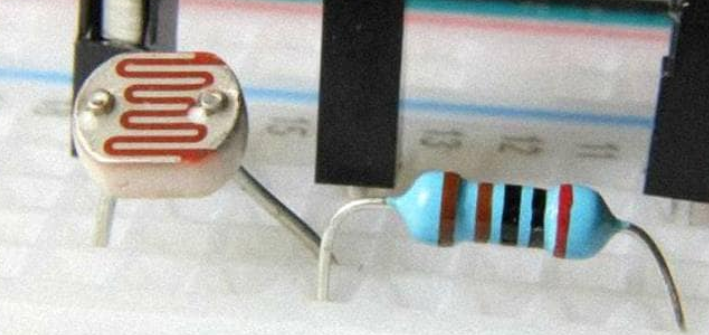

无花果1：电阻：2千瓦
首先，这是如何使用LDR的快速演示：

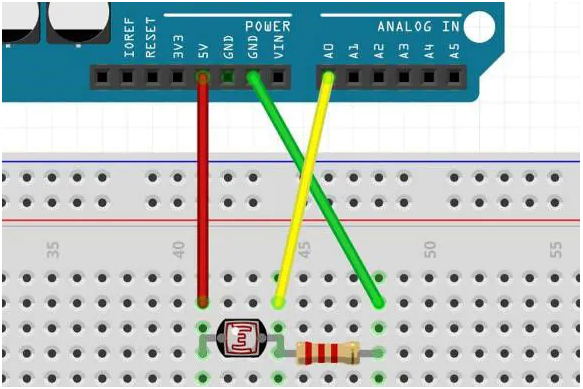

使用Arduino Uno连接上图中所示的电路（或使其适应任何具有模拟输入的开发板）。此处使用的固定电阻为2公里，但是根据您的情况，使用较高或较低的电阻可能会更好。
完成电路后，在Arduino IDE中打开Examples / Basics / AnalogReadSerial，然后将其加载到您的Uno中。
当您以9600波特打开串行监视器时，您会看到从0到1023的稳定数字流-指示电压值0-5V缩放到0-1023的范围-向下流到控制台窗口。
LDR引脚配置介绍
您可能想知道为什么无法直接将LDR从+ 5V引脚连接到A0引脚。尽管LDR的电阻确实发生了变化，但此设置中没有分压器。无论电阻是相对较高还是较低，都可以在LDR组件上“看到”，将A0固定在+ 5V。当您将电阻器接地时，它将形成一个分压器。现在，LDR必须“分散”串联在两个电阻器之间的电压，并且A0感测中间值。在这里工作的方程式是：
V A0 = V源（R固定/（R LDR + R固定）。
要查看没有分压器时会发生什么，请暂时将接地引脚从电路板中拉出。您会看到串行监控器编号跃升至1023，表明该引脚上的全5V电位已设置。
Arduino LDR灯光控制

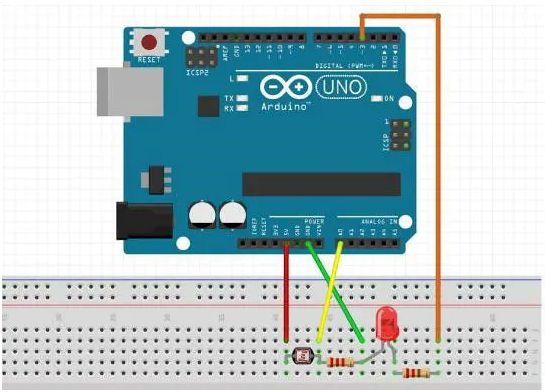

图2：左电阻器：2千欧姆，右电阻器：220欧姆
测量电压最简单的方法是使用万用表。Arduino和其他开发板的神奇之处在于，您可以对它们进行编程以对变化的条件自动做出反应。例如，您的LDR和Arduino可以根据房间的环境照明来调节LED的强度。您可以通过几个步骤来构建此设备：
如下图所示添加一个LED和一个电阻。添加一个220欧姆的电阻以限制电流输出。
使用“基础知识/眨眼”示例草图检查其功能，在闪烁的三个位置将LED_BUILTIN更改为3。
可以通过脉冲调制LED非常迅速并改变它保持每个它闪烁时间上多长时间改变LED的感知强度-一种称为脉冲宽度调制，或PWM技术。
加载此处找到的代码，这是先前使用的AnalogReadSerial示例草图与位于Analog下拉菜单中的另一个名为Fading的示例草图的组合。该代码使用“映射”功能将事物联系在一起，将0-1023 LDR传感器输入值缩放为0-255以进行PWM输出。
根据光的量，该LDR看到-在A0和因此电压- LED将变亮或根据需要变暗。将LDR与Arduino Uno配对有助于确保您的LED不会因其环境而太亮。此应用程序只是如何在您的车间中使用这些廉价传感器的一个示例。
