为什么电流表的电阻小，电压表的电阻大？

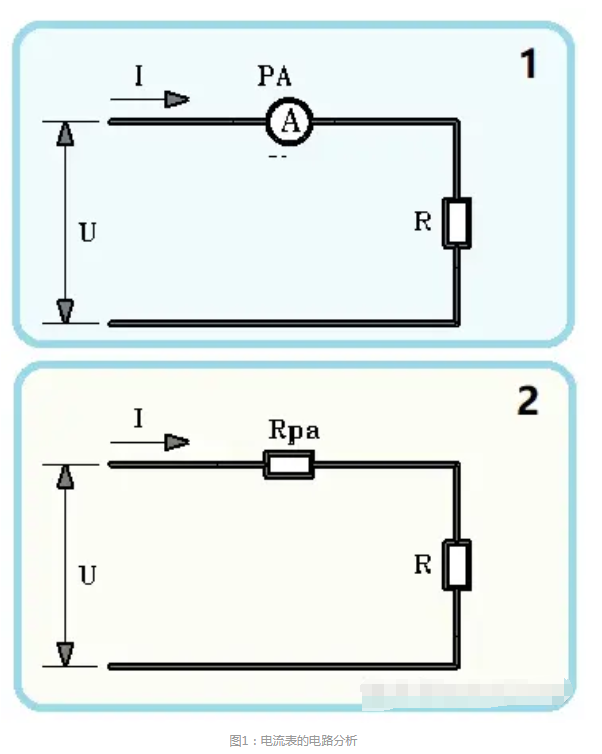

我们首先来分析图1的1图。我们看到，图中有电流表PA和电阻R，输入电压是U。图1的2图把电流表PA的等效内阻Rpa绘入。

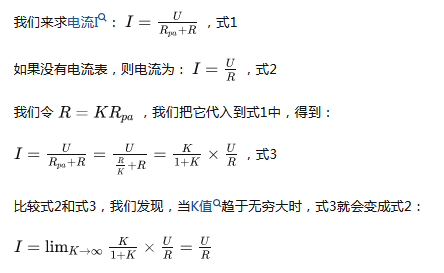

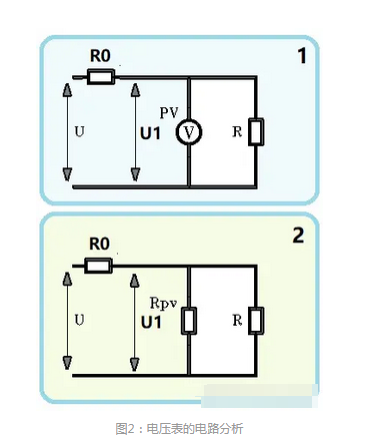

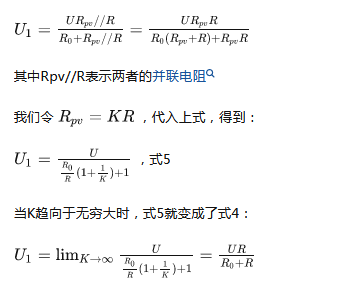

由此可见，电流表的内阻Rpa，会给电流测量带来误差。区别于电流表自身的误差，我们把它叫做内阻性误差。也因此，电流表的内阻越小越好，负载电阻 R与电流表内阻Rpa的比值K越大越好。 然而，电流表的内阻也不可能等于零，所以测量误差 肯定存在。在实用中，我们尽量选择具有较小内阻的电流表，以减小误差。 我们再看电压表。 我们看下图： 图2的1图是电压表测量线路图，图2的2图是电压表测量等效电路图 图中的Rpv是电压表内阻。 如果我们不接电压表，于是有： 我们看到，式4中的U1其实就是电阻R对输入电压U的分压。 由图2的2图，我们有： 由此可知，电压表的内阻会带来电压测量误差，且电压表内阻越大，误差就越小。这种误差，区别于电压表自身的误差，我们不妨把它叫做内阻性误差。由此可见，电压表的内阻越大越好。然而，实用中的电压表内阻不可能无穷大，所以我们尽量选用内阻较大的电压表。 至此，已经诠释了为何电流表内阻越大越好，电压表内阻越小越好。 不管是电流表也好，是电压表也好，还存在制造误差和测量误差。
