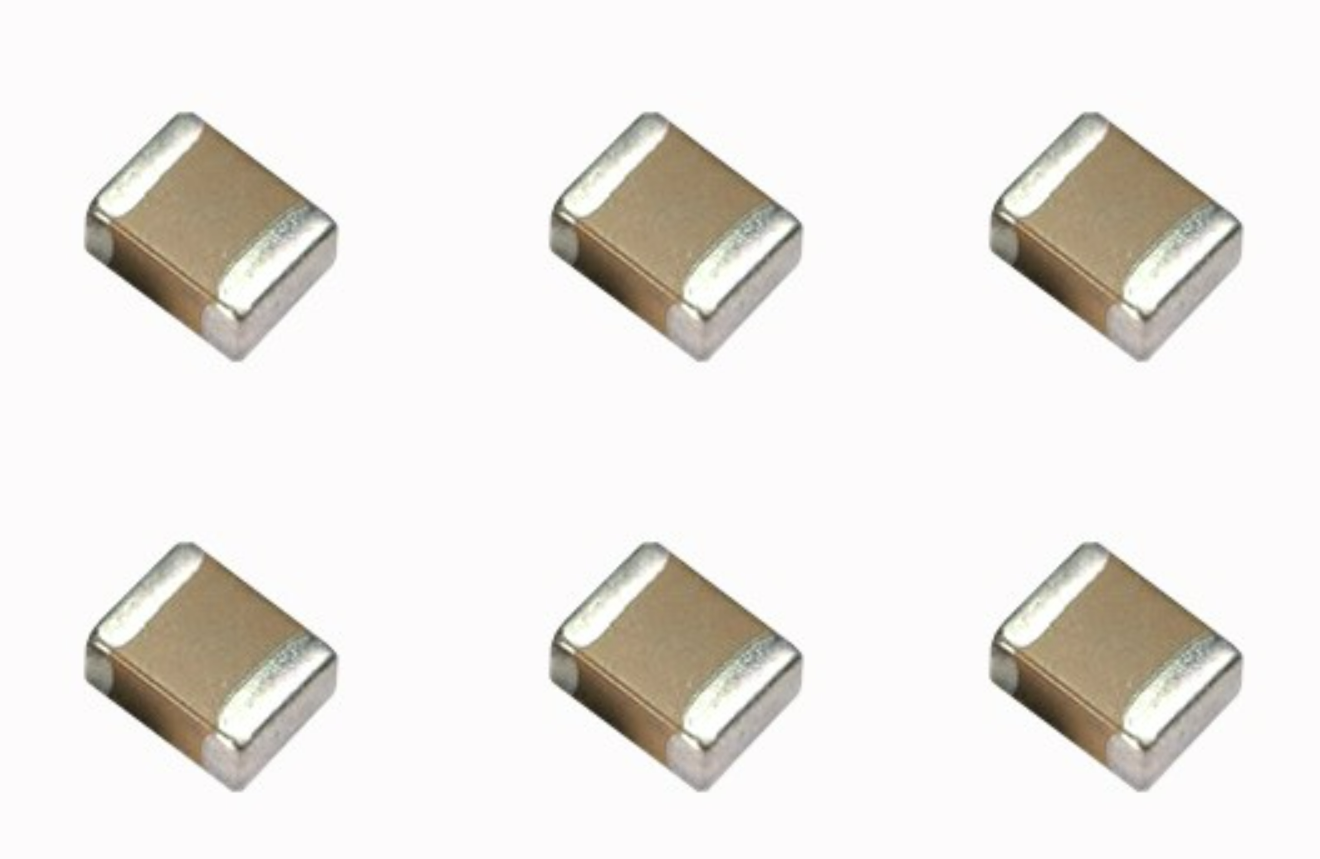

电容NPO、COG、X7R、X5R、Y5V和Z5U之间的差异
这主要是由于不同的介电材料。不同的电介质类型具有不同的主极化类型，它们对电场变化的响应速度和极化率也不同。相同体积下的电容量不同，电容器介质损耗和电容稳定性也不同。
根据容量的温度稳定性，介质材料可分为三类：
超稳定水平（I类）的介质材料为COG或NPO；
稳定水平（II级）的介质材料为X7R和X5R；
可用等级（III）的介电材料Y5V和Z5U；
NPO（COG）是具有温度补偿特性的最常用单片陶瓷电容器之一。其填充介质由铷、钐和一些其他稀有氧化物组成。NPO电容器是电容和介质损耗最稳定的电容器之一。当温度从-55℃到+125℃时，容量变化为0±30ppm/℃，容量随频率的变化小于±0.3ΔC NPO电容的漂移或滞后小于±0.05%。
X7R电容器称为温度稳定陶瓷电容器。当温度从-55℃到+125℃时，容量变化为15%。应当注意，此时电容器的容量变化是非线性的。
X5R电容器被称为温度稳定陶瓷电容器。当温度为-55℃至+85℃时，容量变化15%。
Y5V电容器是具有一定温度限制的通用电容器。正常工作温度范围为-30℃-+85℃，相应的电容变化为+22~-82%，最大介电损耗为4%。
Z5U电容器是具有一定温度限制的通用电容器。正常工作温度范围为+10℃-+85℃，相应的电容变化为+22~-56%，最大介电损耗为4%。
